ファイバーレーザー GKS6024TG
3次元パイプ専用ファイバーレーザー切断機
ベベルレーザー搭載 パイプ加工機

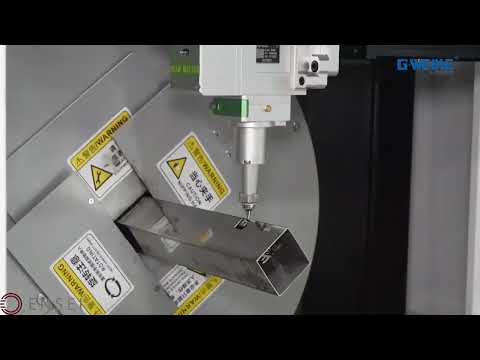

ベベル切断ヘッドを装備し、0～45°の高速切断を可能にした最新型マシンです。高性能チャックにより、安定性と精度が向上し、長尺パイプ切断時にも変形が生じにくい加工機です。全自動もしくは半自動の材料送りを取付けることが可能です。
長さ 6,500mm Φ20-240mm（丸パイプ) □20-240mm（角パイプ）
半自動材料供給（オプション）
GKS6024TGには半自動材料供給機を追加することが可能です。
全自動材料供給（オプション）
GKS6024TGには全自動材料供給機を追加することが可能です。
アンローダーラック（オプション）
ラックの傾斜角度は25°。切断された材料は回収ボックスに自動的に落ちます。

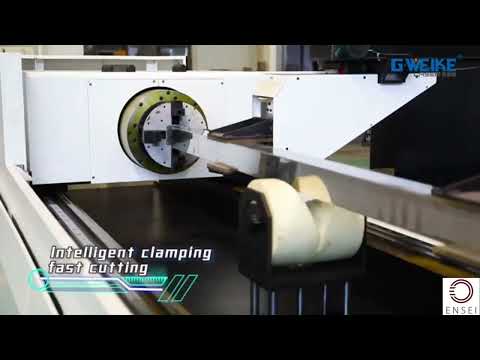

フロントチャックとリアチャックで材料余り100mmを実現
フロントチャックを動かすことで、あらゆる長さのパイプの超短尾材加工を実現できるパイプ切断機です。240mm角チャックを装備しており、約300KGの重量に耐えることができます。フロントチャックとリアチャックのジョイントクランプにより、材料余り最短100mmを実現しました。
GKS6024TG 機械サイズと加工サイズ
加工サイズ：長さ 6,500mm Φ20-240mm（丸パイプ) □20-240mm（角パイプ）
製品サイズ：10670×2340×2560mm
様々なパイプに対応しています。
丸パイプ、角パイプ、アングルパイプ、H鋼、チャンネルパイプなどを切断できます。
GKS6024TG スペック
レーザー出力：3000W,6000W
X / Y 軸位置決め精度：±0.05mm
X / Y 軸繰り返し位置決め精度：±0.03mm
チャック最大速度：100 r/min/アイドル速度100 m/min 加速度：1G
最大シングルチューブベアリング容量：300KG
ストレートカット最小テール長さ：100mm
ベベルカット最小テール長さ：300mm
ベベルカット角度 ±45°/潤滑タイプ：自動給油
冷却システム：水冷却式
製品サイズと重量：10670×2340×2560mm,5300㎏
使用可能加工材料：炭素鋼管,ステンレス管,その他
技術パラメータ：コントロールシステム：Cypcut 5000B(Straight cut) Cypcut 5000A（Bevel cut）
