パイプ加工機 K2plus7528

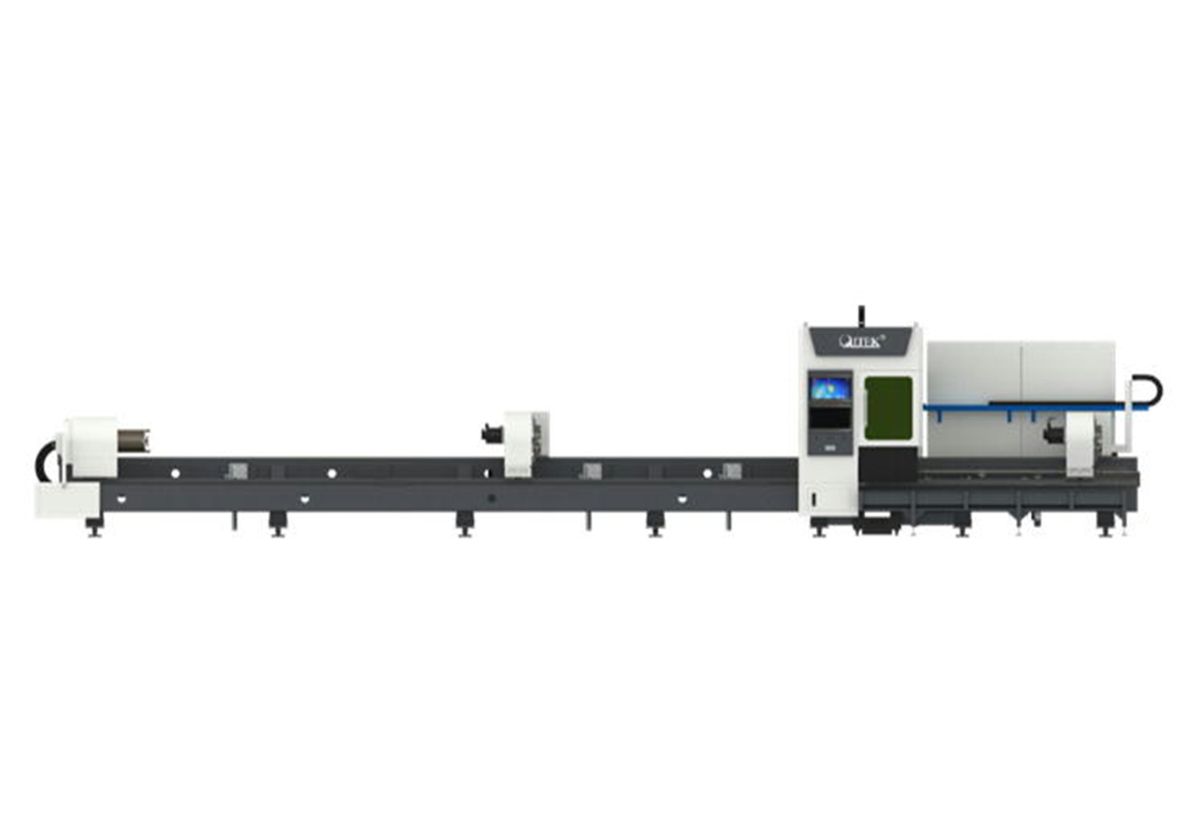

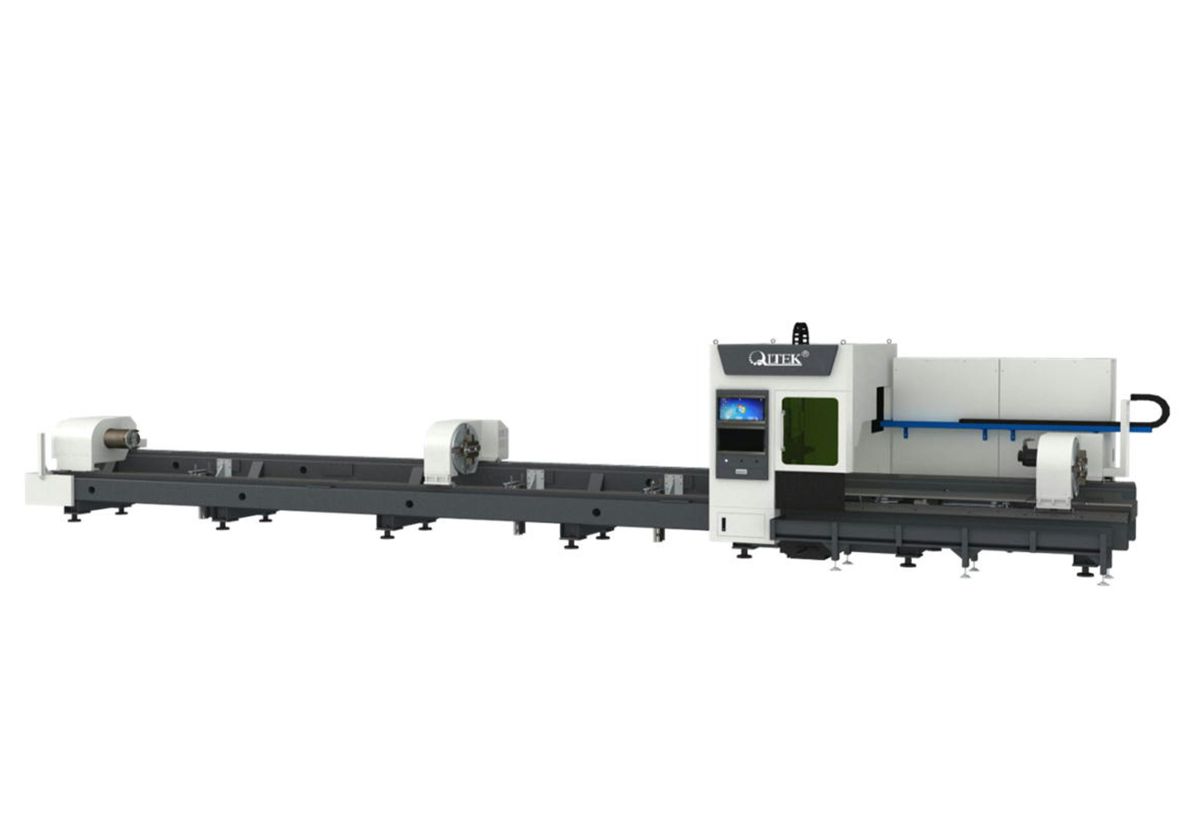

K2Plus7528　高機能3チャック 3次元パイプ専用切断機

K2Plus7528　高機能3チャック 3次元パイプ専用切断機

高機能・安全設計の3チャックパイプ切断機です。
ゼロ廃材で無駄をなくし効率よく加工できます。
最大耐荷重350kg（50kg/m）
フルストローク移動フリーチャックで6種類の異なる切断モードの切り替え可能。
長さ 7,500mm　Φ12-280mm（丸パイプ)　
□12x12mm-200x200mm（角パイプ）

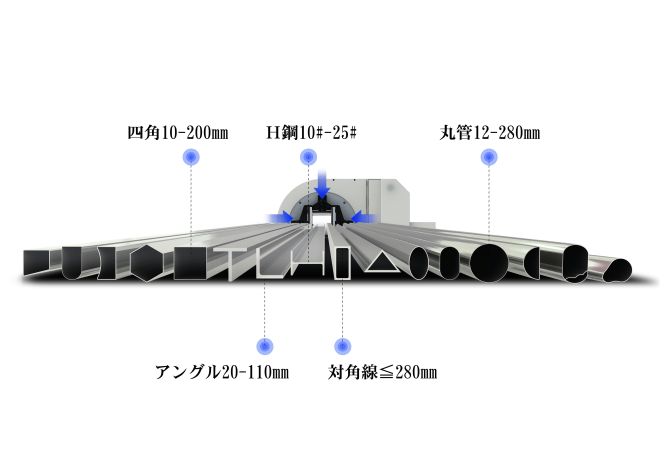

クランプタイプ

さまざまな丸パイプ、角パイプ、長方形パイプ、特殊形状のパイプをクランプすることが可能です。

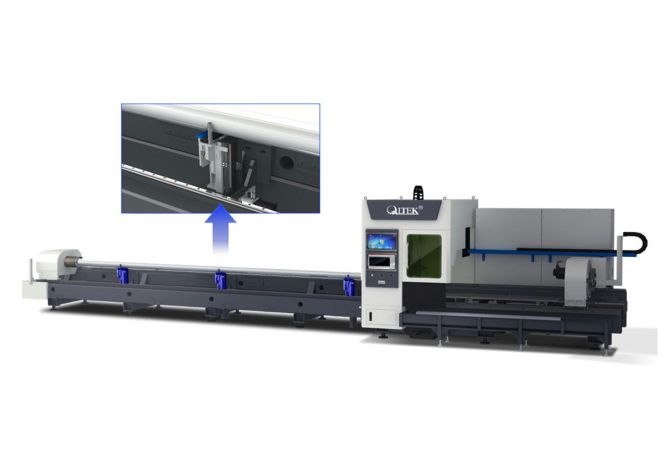

サーボモーターサポート

荷重エリアに設置された高感度の独立型サーボフォローウィングサポートでパイプ切断の安定性を確保し、切断精度を向上させます。

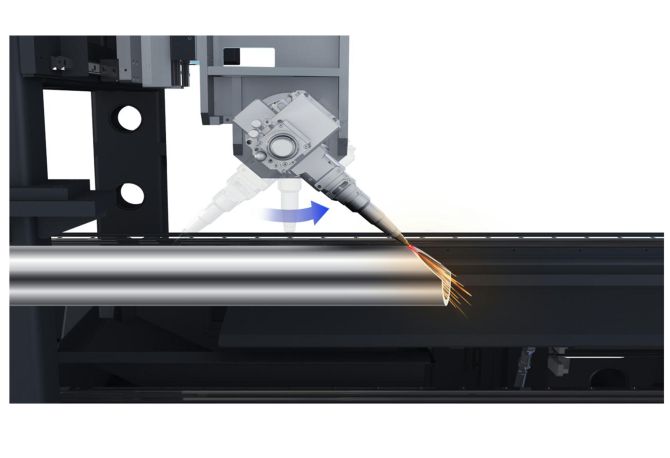

ベベル切断 0～45°（オプション）

ベベル切断ヘッドで、0～45°の高速切断を可能にした最新型マシンです。
高性能チャックにより、安定性と精度が向上し、長尺パイプ切断時にも変形が生じにくい加工機です。

半自動送り装置（オプション）

簡単な操作でスピーディーに作業を開始でき、高負荷にも安定して対応。
最大荷重が大きく、故障が少ない高い信頼性に加え、省スペース設計でさまざまな現場に導入しやすい製品です。
※Φ25-250(丸パイプ) □25x25-200x200(角パイプ) / 材料送り7m

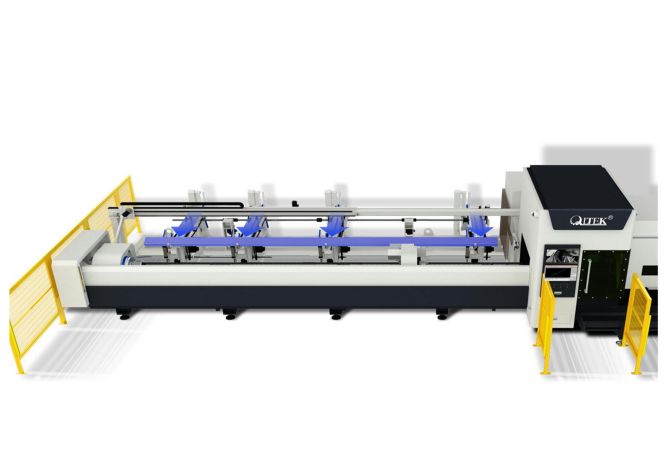

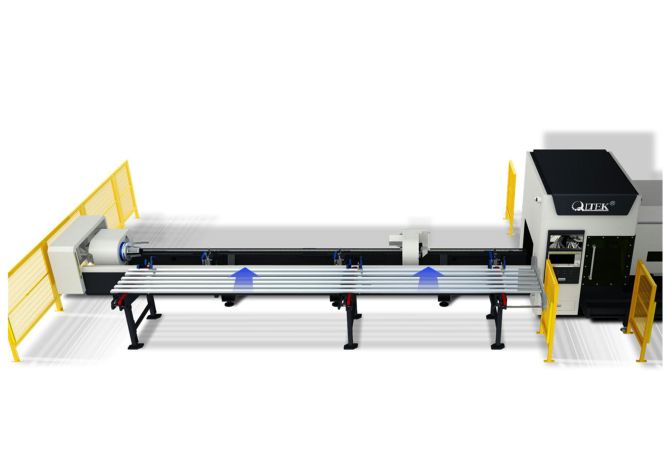

全自動送り装置

優れた耐荷重性能により配管を傷や変形から保護。
自動サイクルローディング機能を搭載し、連続性と安定性の高い加工を実現します。
※Φ25-250(丸パイプ) □25x25-200x200(角パイプ) / 材料送り7m

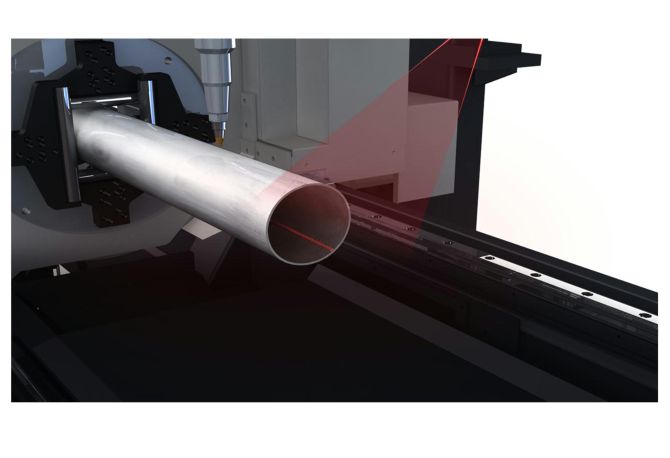

シーム検出（オプション）

高精度カメラとチャックの回転を組み合わせてパイプのシームを検出します。
切断時にはレーザーが自動的にシームを避けて加工することで、製品の強度低下を防ぎます。

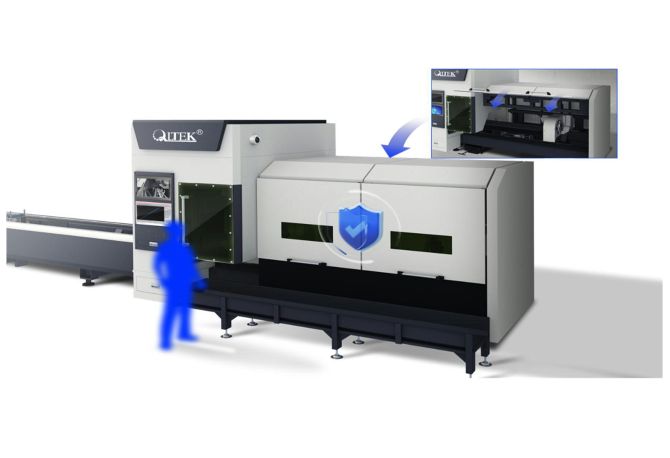

完全密閉型保護設計の卸しエリア（オプション）

オプションで、製品の取り出しエリアに完全密閉型の保護カバーを装備できます。
作業者の安全性を高めるとともに、粉じんや飛散物の飛び出しを抑え、安全でクリーンな作業環境を実現します。

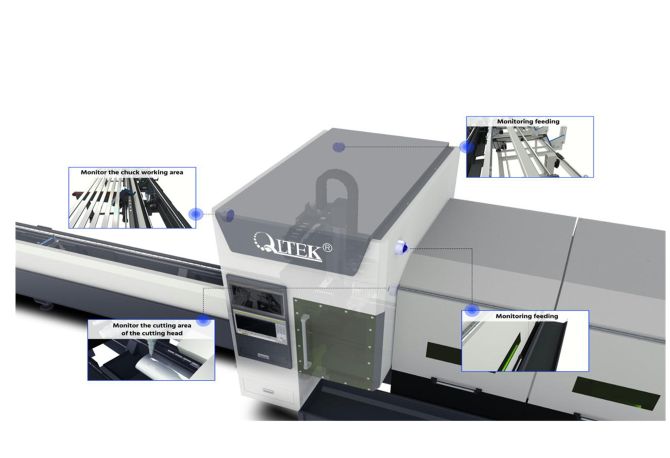

4台の監視カメラ（オプション）

4台の監視カメラ（オプション）により、加工中の状況を多角的に監視。
安全性の向上とトラブルの早期発見に貢献します。

K2シリーズ　

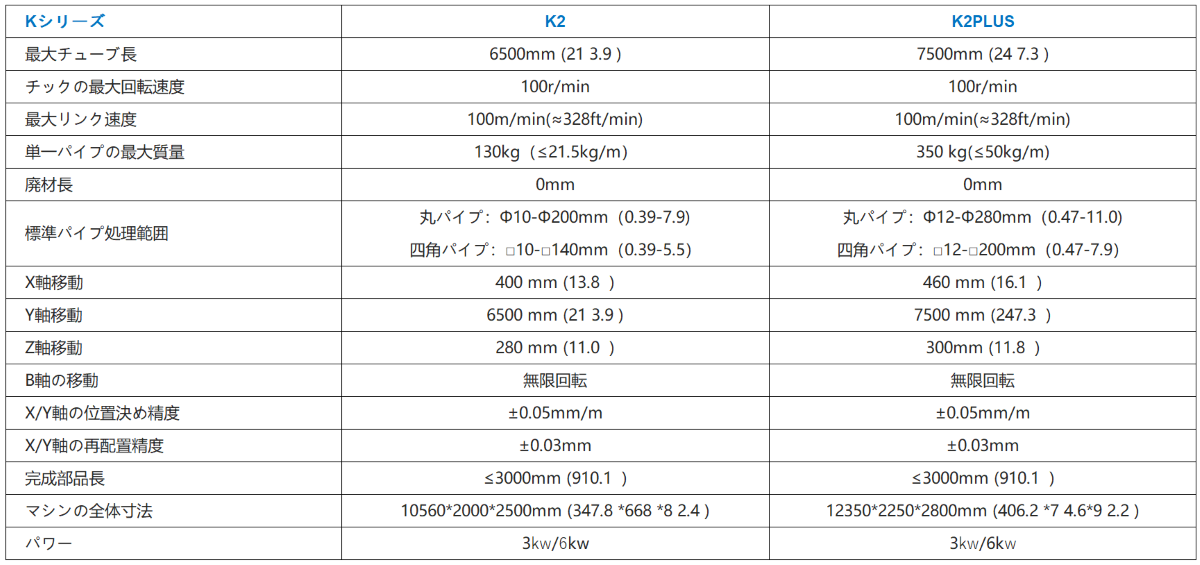

製品スペック

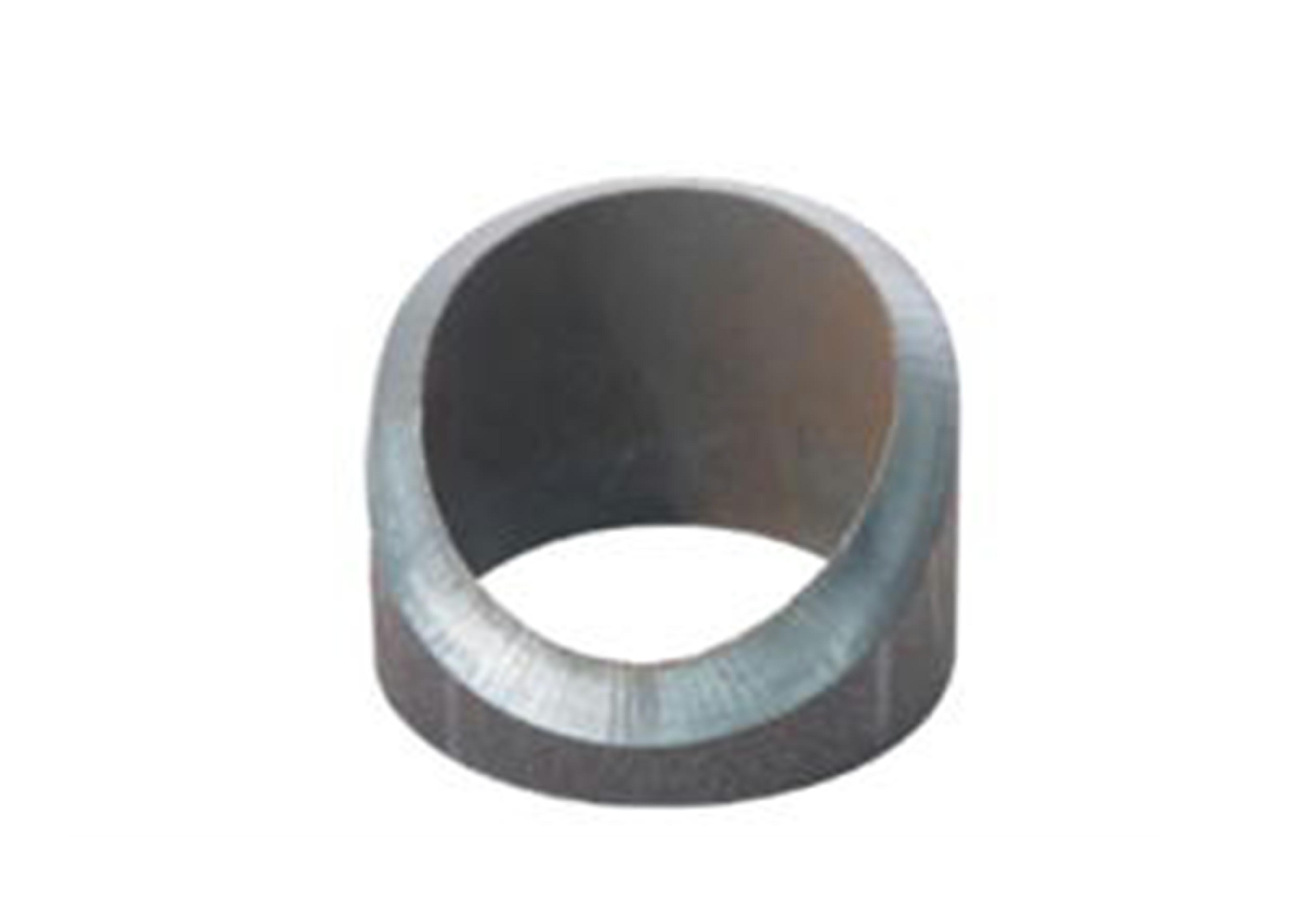

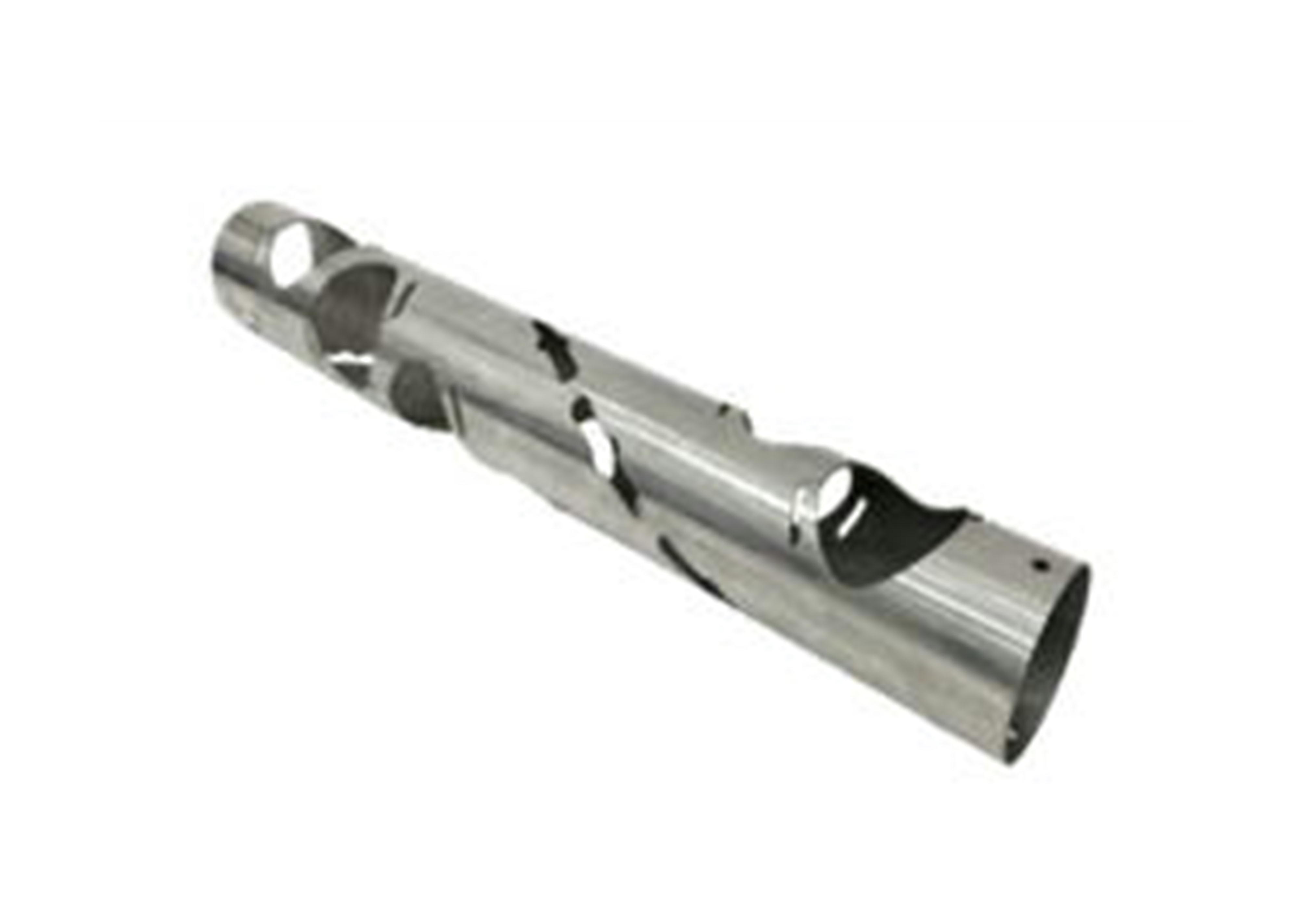

製品サンプル

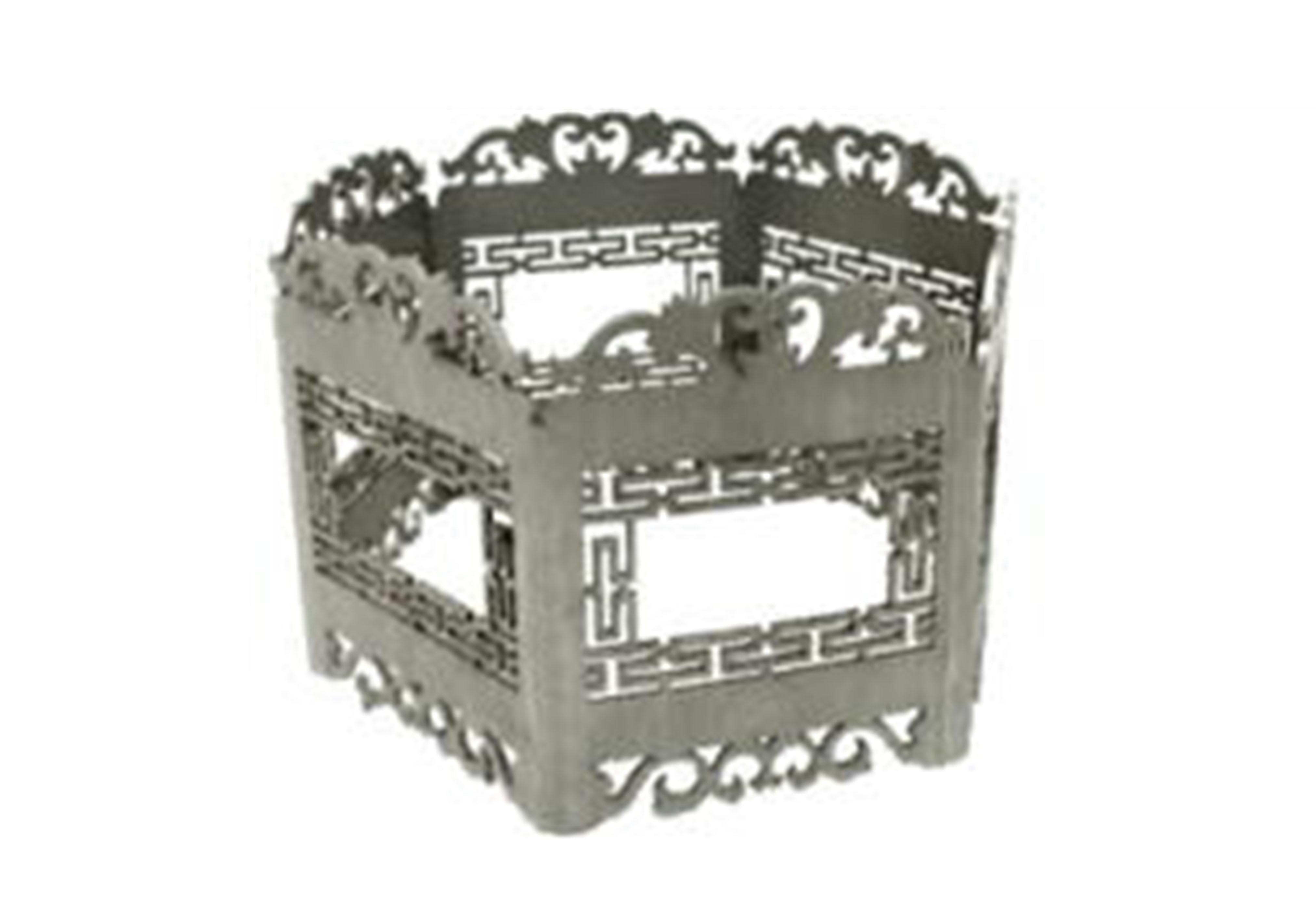

  • サンプル①

  • サンプル②

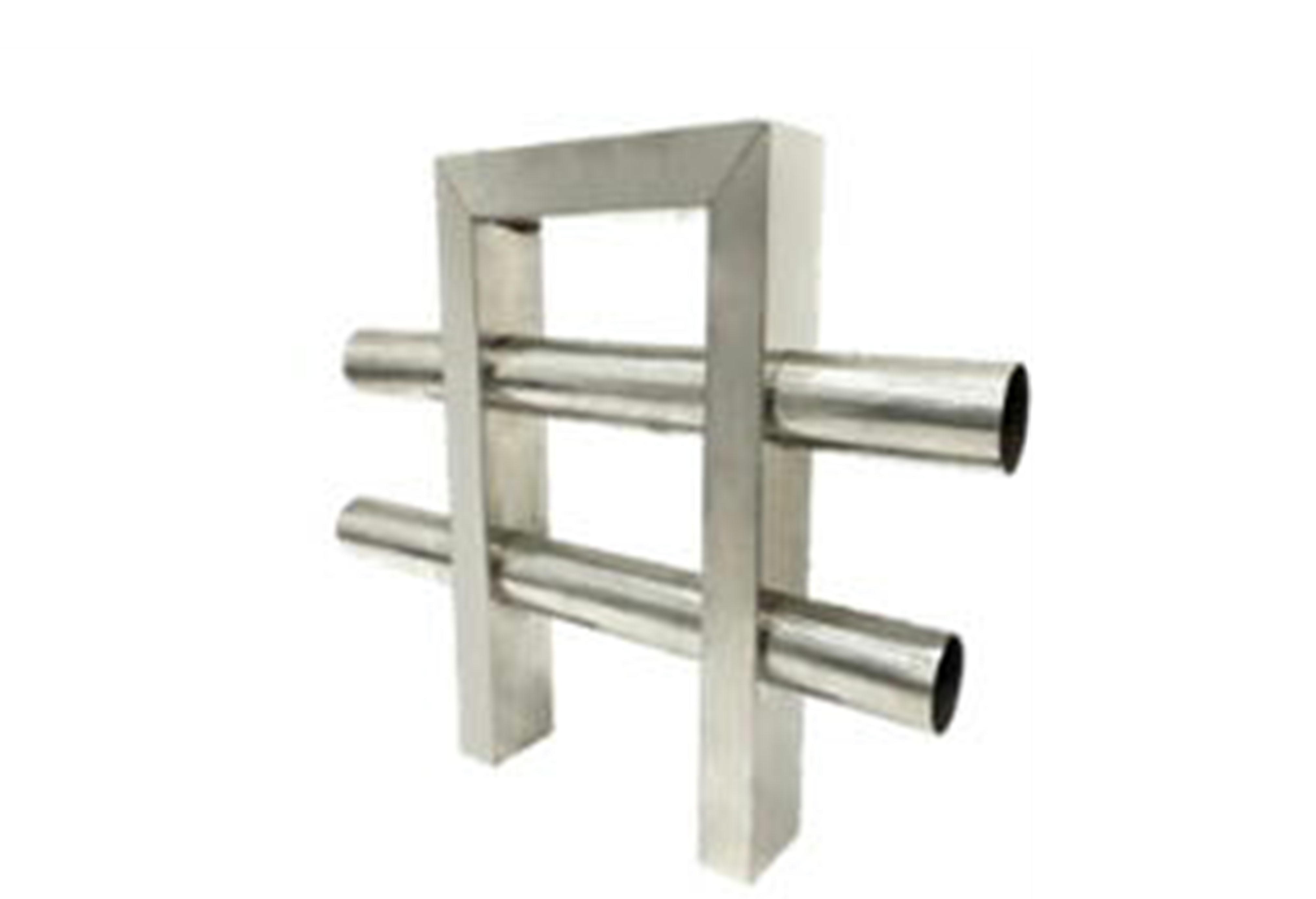

  • サンプル③

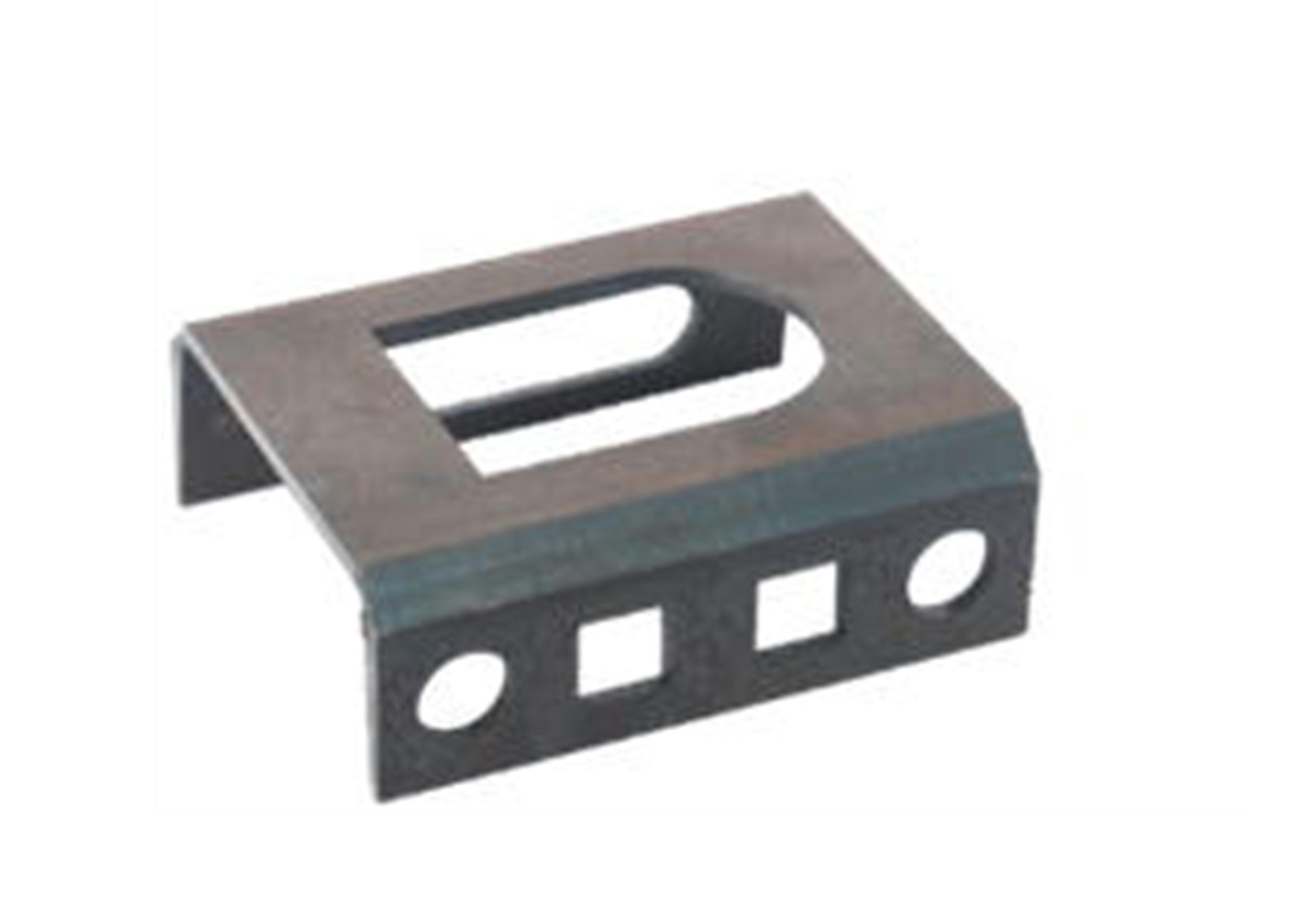

  • サンプル④

  • サンプル⑤

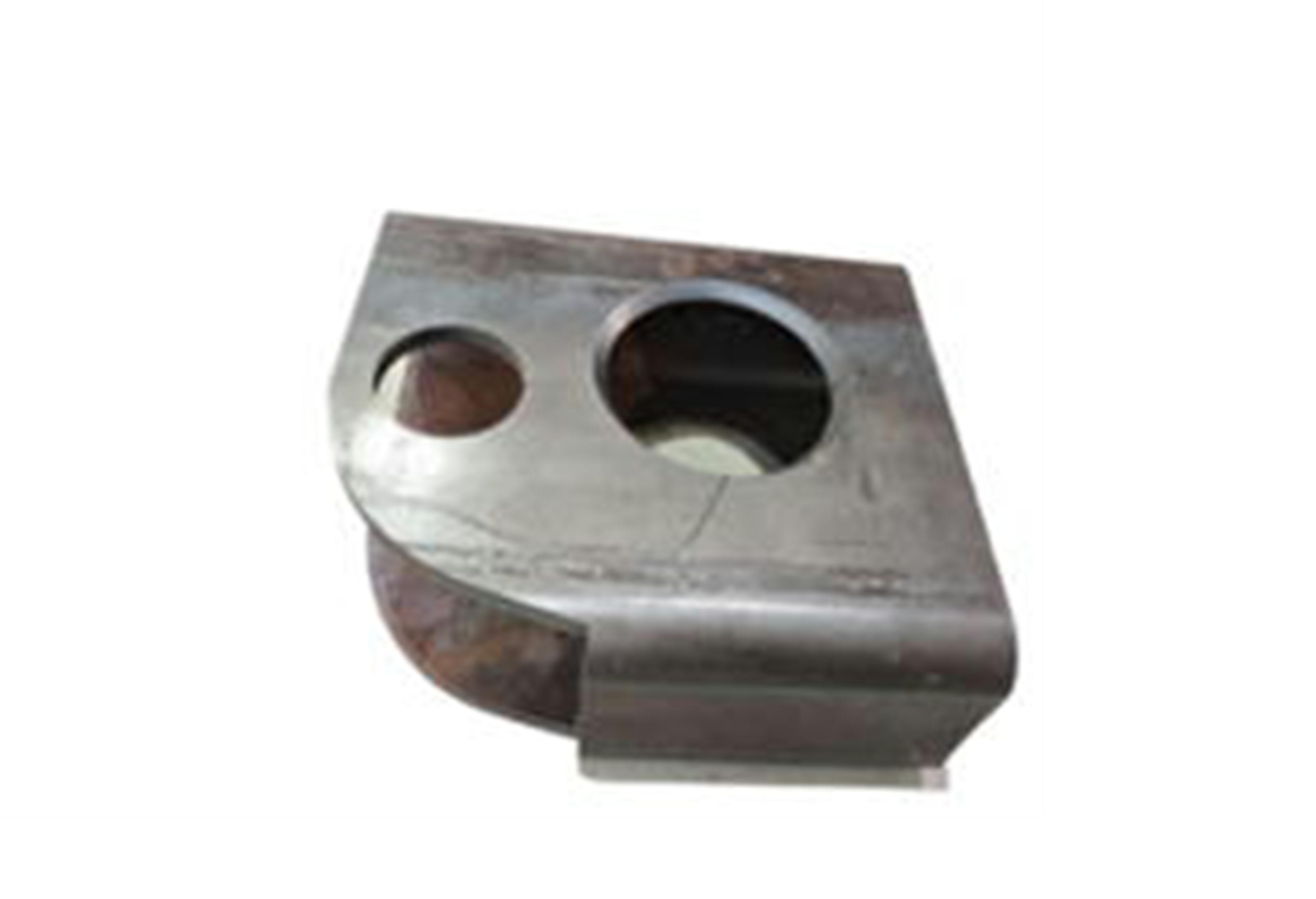

  • サンプル⑥
